Установка подогревателя для двигателя с пусковым двигателем на Т10М / Б10М

/
с НДС 20%

Описание

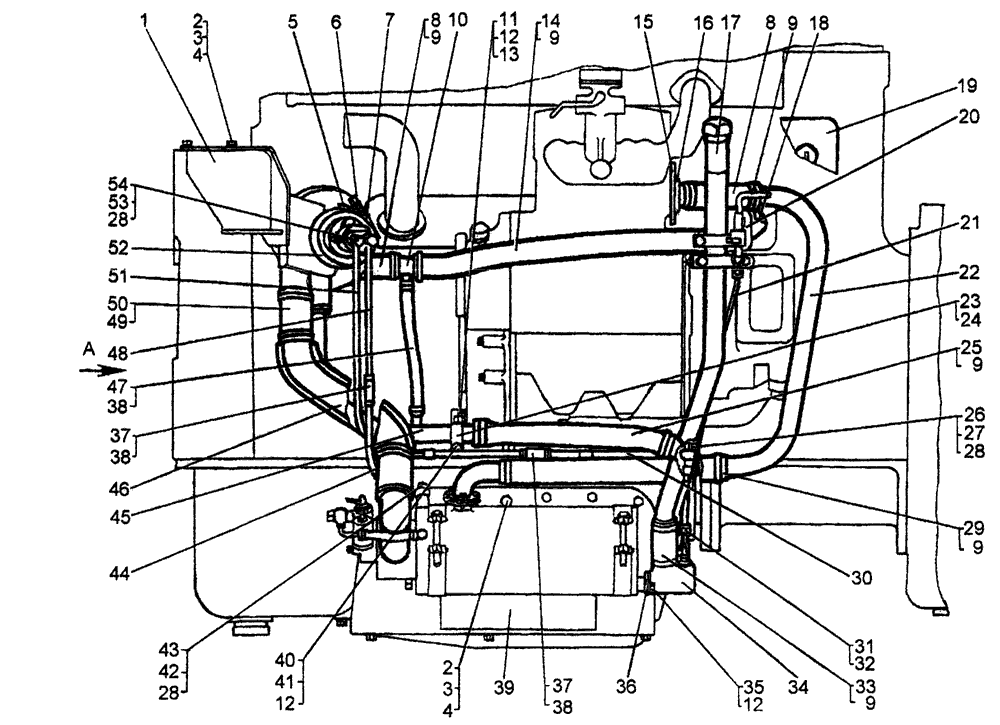

Установка подогревателя ПЖД-30Е для трактора Т10М с пусковым двигателем
#	Номер запчасти	Наименование детали	Кол-во в сборке
-	64-43-6СП	Установка подогревателя ПЖД-30Е (для трактора с пусковым двигателем)	1
1	51-43-219СП	Кронштейн	1
2	-	Болт M10-6g×25.58.019	14
3	-	Шайба 10 ОТ 65Г 09	20
4	31308-1	Шайба	18
5	64-43-186СП	Лента	1
6	24-74-225	Втулка	3
7	700-28-2376	Болт	3
8	700-46-2223	Рукав	2
9	-	Хомут червячный 32-50/12 W2	14
10	51-43-224СП	Труба	1
11	-	Болт M8-6g×50.58.019	1
12	-	Шайба 8Т 65Г 09	8
13	31386	Шайба	3
14	700-46-2223-02	Рукав	1
15	40863	Прокладка	1
16	51-43-251СП	Патрубок	1
17	51-43-265СП	Труба	1
18	46792	Прокладка	1
19	48-10-166-05СП	Установка щитка управления подогревателем	1
20	51-43-204	Патрубок	1
21	24-43-93	Трос	1
22	51-43-259	Труба	1
23	21-43-51	Скоба	3
24	21-43-52	Кронштейн	1
25	700-40-9014	Рукав	1
26	700-41-2716	Болт поворотного угольника	1
27	51-06-8	Кольцо	4
28	-	Проволока 1-С-Т	1 м
29	700-46-2223-01	Рукав	1
30	64-43-155СП	Трубка	1
31	081430	Муфта зажимная	2
32	-	Болт M6-6g×20.58.019	5
33	700-40-3645	Рукав	2
34	21-43-115СП	Кран сливной	1
35	-	Болт M8-6g×20.58.019	4
36	700-40-3567	Прокладка	1
37	700-40-9013	Рукав	2
38	-	Хомут червячный 32-50/12 W2	6
39	51-43-209СП	Днище	1
40	-	Болт M8-6g×25.88.35.019	3
41	-	Гайка М8-7Н.6.019	3
42	40938	Кольцо	2
43	700-41-3539	Болт поворотного угольника	1
44	64-43-157СП	Трубка	1
45	64-43-1ЗЗСП	Труба	1
46	51-43-271СП	Патрубок	1
47	700-46-2211	Рукав	1
48	64-43-158СП	Трубка	1
49	-	Хомут червячный 32-50/12 W2	4
50	700-46-2286	Рукав	2
51	64-43-156СП	Трубка	1
52	ПЖД 30В-1015200ГЧ ¹	Насосный агрегат ПЖД 30В	1
53	40920	Кольцо	4
54	700-41-3540	Болт поворотного угольника	2
¹ Поступает в комплекте с подогревателем жидкостным дизельным ПЖД-30Е

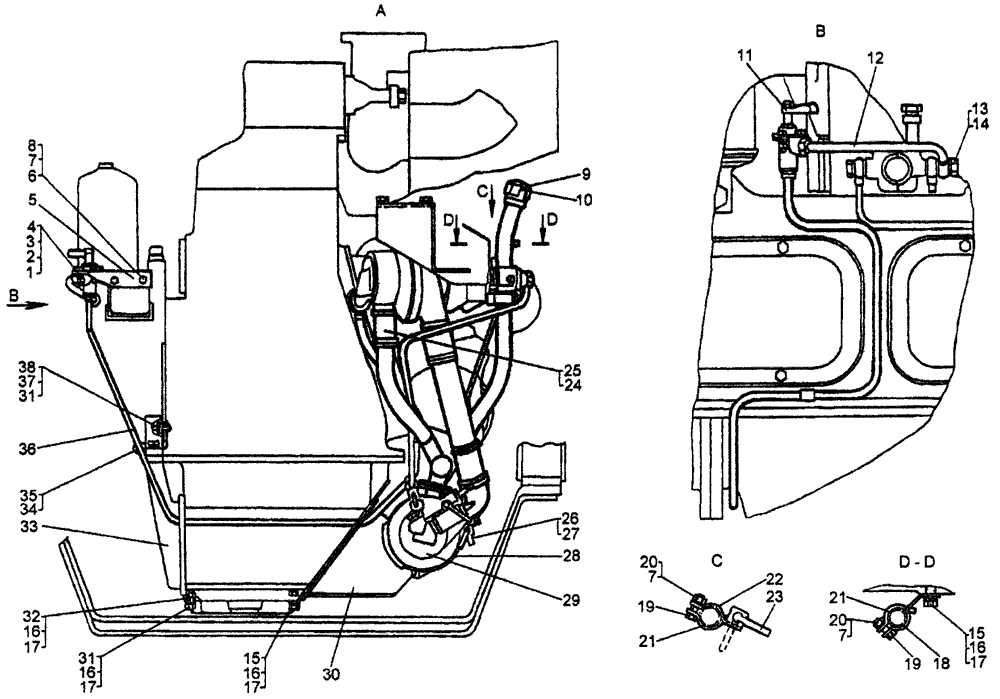

Установка подогревателя с пусковым двигателем Т10М

#	Номер запчасти	Наименование детали	Кол-во в сборке
1	31358-1	Шайба	3
2	-	Шайба 6Т 65Г 09	3
3	-	Гайка М6-7Н.6.019	3
4	-	Болт M6-6g×20.58.019	5
5	51-43-182	Кронштейн	1
6	31386	Шайба	3
7	-	Шайба 8Т 65Г 09	8
8	-	Болт M8-6g×20.58.019	4
9	24-43-81	Пробка заливной горловины	1
10	40269	Прокладка	1
11	-	Кран ПП8	1
12	64-43-132СП	Трубка	1
13	700-41-3467	Болт поворотного угольника	1
14	51-06-8	Кольцо	4
15	-	Болт M10-6g×25.58.019	14
16	-	Шайба 10 ОТ 65Г 09	18
17	31308-1	Шайба	18
18	51-43-278	Кронштейн	1
19	-	Болт M8-6g×25.88.35.019	3
20	-	Гайка М8-7Н.6.019	3
21	21-43-51	Скоба	3
22	21-43-126СП	Кронштейн	1
23	51-43-76	Ручка	1
24	700-40-3645	Рукав	2
25	-	Хомут червячный 32-50/12 W2	14
26	700-28-2376	Болт	3
27	24-74-225	Втулка	3
28	51-43-253СП	Лента	2
29	ПЖД 30Е-1015200ГЧ ¹	Котел подогревателя ПЖД 30В	1
30	51-43-269СП	Кронштейн	1
31	-	Гайка М10-7Н.6.019	2
32	-	Болт M10-6g×20.58.019	4
33	51-43-227СП	Патрубок	1
34	700-40-2654	Прокладка	4
35	41627	Хомутик	4
36	51-43-255СП	Трубка	1
37	64-43-90	Стяжка	2
38	18-14-122	Пластина	1
¹ Поступает в комплекте с подогревателем жидкостным дизельным ПЖД-30Е
